Descriere

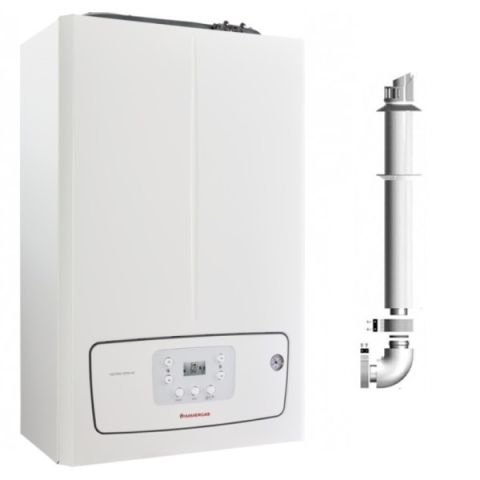

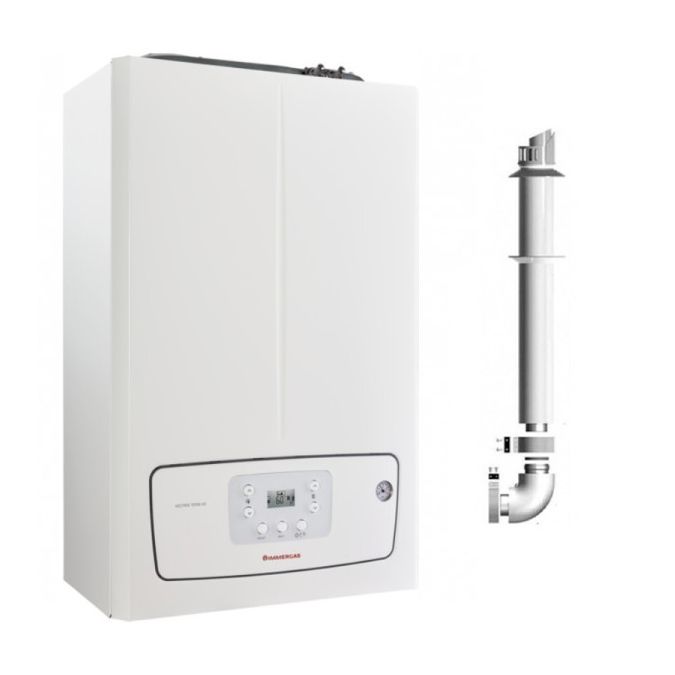

Centrala termica in condensare IMMERGAS VICTRIX TERA 35 kw PLUS V2

NOUA GAMĂ TERA V2
Estetică îmbunătățită pentru un aspect plăcut; estetică discutată cu toate departamentele comerciale (Italia și Export);
Nou modul de condensare cu randament ridicat - ηs 94 %
Omologată și pentru a funcționa cu amestecuri de hidrogen 20 %
Gama de centrale în clasa A
Vană cu clapetă (opțională) instalare cu coșuri colective în presiune pozitivă

Carcasă din tablă prevopsită Alb RAL 9010 50 lucios, cu flacără concavă.
Capac estetic alb, înconjurată de un chenar gri.
Interfață utilizatorului este lucioasă, din PMMA alb (efect de sticlă) și taste din cauciuc alb, simboluri în gri argintiu.
Capac inferior (de serie).

Principalele caracteristici:
Design nou și modern;
Modul de condensare de înalt randament cu serpentină monotubulară din inox - Randament sezonier ηs 94 %;
Vană de gaz pneumatic, ca la gama actuală (coduri distincte pentru metan și GPL);
Vană clapetă (opțională) pentru instalații cu coșuri colective în presiune pozitivă;
Hydrogen Ready, cu amestecuri de până la 20 % hidrogen;
IPX5D și protecție antiîngheț până la -5 °C (-15 °C cu kit opțional);
Posibilitate electronică de conectare în cascadă a modelelor 35 PLUS EU.

Cazanele VICTRIX TERA V2 au obtinut certificarea „Hydrogen Ready”, care reprezintă noua frontieră promovată de European GREEN DEAL, pentru a putea transforma și centralele în aparate GREEN; ne așteptăm ca în perspectiva anului 2025 această prevedere să fie obligatorie pentru orice aparat cu combustibil gazos introdus pe piață.
În acest fel, chiar și o centrală cu condensare din gama intermediară poate deveni efectiv un aparat VERDE.

Dimensiuni similare modelelor anterioare:748 x 440 x 253 mm (250 mm la carcasă);
Capac inferior (pentra a acoperi conductele de racordare) furnizat de serie;
Același șablon de instalare pe perete și aceleași distanțe ale racordurilor (atât distanțele interaxe, cât și față de perete) ca la modelele corespunzătoare din gama anterioară TERA, pentru a facilita operațiunile de înlocuire.

Componentele principale ale modelelor instantanee:
Vana de gaz rămâne pneumatică (coduri distincte pentru metan și GPL);
Vas de expansiune 8 litri mod. 24 PLUS EU – 28 EU si 10 litri mod. 32 EU – 38 EU – 35 PLUS EU;
Sonde de tur și de retur ale sistemului care îndeplinesc funcția de protecție la supratemperatură.

Schimbător primar cu condensare:
De înalt randament, din oțel inoxidabil cu serpentina schimbătorului mono-tub din oțel inoxidabil, carcasă exterioară din PPS, și flanșa anterioară din oțel inox.
După părăsirea camerei de ardere, gazele de ardere trec printr-o a doua cameră de condensare din spate.

Grupul hidraulic:
Noi pompe UPM4 dezvoltate de Grundfos, cu o nouă concepție, proiectate pentru a asigura o fiabilitate și mai mare: pompă de 6 m pentru 28 EU și 24 PLUS EU, de 7 m pentru 32 EU, de 7,5 metri pentru 38 EU și 35 Plus EU.

Componentele principale VICTRIX TERA PLUS V2:
Același grup de ardere ca la TERA V2;
Schimbător cu semicoaja superioară acoperită cu teflon;
Grup colector gaz deja aflat în producție, cu arzător din fibră metalică;
Vană de gaz pneumatică;
Vas de expansiune de 10 litri;
Restul componentelor sunt comune cu cele ale versiunilor de putere mai mică;
Evident, versiunea PLUS are hidraulica dedicată.

Vana cu clapetă:
Utilizarea acestui dispozitiv se referă la racordarea centralei la sisteme colective de evacuare a gazelor de ardere care funcționează sub presiune pozitivă (coșuri colective sub presiune, în care trebuie prevăzut câte o clapetă pentru fiecare aparat).
Trebuie subliniată introducerea unei soluții tehnice care permite trecerea testelor de instalare în configurația C10-C12 prin aplicarea unei clapte asimetrice cu ușă dublă (opțională) pe evacuare, în combinație cu o funcție software pentru controlul sondei de gaze de ardere (cu un parametru specific) pentru verificarea etanșării corecte a clapetei, FĂRĂ utilizarea unei a doua clapete pentru a detecta problemele de recirculare a gazerlor de ardere la aceste configurații de evacuare.
Clapeta este furnizată ca un kit opțional (cod 3.032877).

Caracteristici tehnice

Date tehnice	UM	VICTRIX TERA 24 PLUS V2	VICTRIX TERA 35 PLUS V2	VICTRIX TERA 28 V2	VICTRIX TERA 32 V2	VICTRIX TERA 38 V2
Cod MFG		041509-141	041509-142	041509-138	041509-139	041509-140
Cod centrala		3.032933	3.032934	3.032930	3.032931	3.032932

Putere utila max. regim incalzire (40/30°C)	kW	26,6	35,02	26,6	30,8	35,02
Putere utila max. regim incalzire (50/30°C)	kW	26,1	34,43	26,1	30,3	34,43
Putere utila max. regim incalzire (80/60°C)	kW	24,1	32,00	24,1	28,0	32,00
Putere utila min. regim incalzire (40/30°C)	kW	4,9	6,76	4,9	5,5	6,76
Putere utila min. regim incalzire (50/30°C)	kW	4,8	6,57	4,8	5,5	6,57
Putere utila min. regim incalzire (80/60°C)	kW	4,3	6,10	4,3	4,9	6,1
Temperatura maxima agent termic	^oC	90	90	90	90	90
Domeniu de reglare a temperaturii agentului primar	^oC	20-85	20-85	20-85	20-85	20-85
Presiune maxima circuit incalzire	bar	3	3	3	3	3
Capacitate vas de expansiune circuit de incalzire	l	8	10	8	10	10
Presiune vas de expansiune	bar	1	1	1	1	1
Consum de gaz la Pmax/Pmin cu metan (G20)	mc/h	2,61 / 0,48	3,46 / 0,67	2,61 / 0,48	3,03 / 0,54	3,46 / 0,67
Funcţionare în regim de producere A.C.M.
Putere utila max. regim acm	kW	28,3	37,9	28,3	32	37,9
Putere utila min. regim acm	kW	4,3	6,1	4,3	4,9	6,1
Domeniu de reglare a temperaturii a.c.m.	^oC	30-60	30-60	30-60	30-60	30-60
Debit de acm in serviciu continuu, cu DT = 30^oC	l/min	-	-	14,1	16,5	18,6
Debit minim circuit sanitar	l/min	-	-	1,5	1,5	1,5
Presiune minima circuit sanitar	bar	-	-	0,3	0,3	0,3
Presiune maxima circuit sanitar	bar	-	-	10	10	10
Consum de gaz la Pmax/Pmin cu metan (G20)	mc/h	3.04/0.48	-	3,06 / 0,48	3,45 / 0,54	3,46 / 0,67
Eficienta
Eficienta la 30% putere nominala (40/30 °C)	%	108,3	108,5	108,3	108,4	108,5
Eficienta la putere nom./min. (80/60 °C)	%	97,8 / 95,5	97,8 / 96,5	97,8 / 95,5	97,9 / 95,5	97,8 / 96,5
Eficienta la putere nom./min. (50/30 °C)	%	106,1 / 106,1	105,3 / 104,3	106,1 / 106,1	106,0 / 108,2	105,3 / 104,3
Eficienta la putere nom./min. (40/30 °C)	%	108,2 / 108,3	107,1 / 107,4	108,2 / 108,3	107,9 / 108,2	107,1 / 107,4
Alimentare electrică
Grad de protecţie	-	IPX5D	IPX5D	IPX5D	IPX5D	IPX5D
Tensiune/Frecventa	V / Hz	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50
Sarcina disponibila ventilator	Pa	240 / 140	242 / 50	240 / 140	300 / 165	242 / 50
Temperatura maxima a gazelor de ardere	^oC	75	75	75	75	75
Racorduri hidraulice
Intrare/ieşire instalaţie încălzire	Ø	3/4”	3/4”	3/4”	3/4”	3/4”
Iintrare/iesire instalaţie sanitară	Ø	1/2” / 3/4"	1/2” / 3/4"	1/2"	1/2"	1/2"
Intrare gaz	Ø	3/4”	3/4”	3/4”	3/4”	3/4”
Dimensiuni şi greutate cazan
Înălţime	mm	748	748	748	748	748
Lăţime	mm	440	440	440	440	440
Adâncime	mm	256	256	256	256	256
Masa centrala plina	kg	33,8	38,9	35,8	37,9	40,5
Masa centrala goala	kg	32,0	35,1	33,6	35,5	36,7
Emisii
Emisii NOx (cu gaz natural)	mg/kWh	35	39	35	30	39
Clasa NOx	-	6	6	6	6	6
