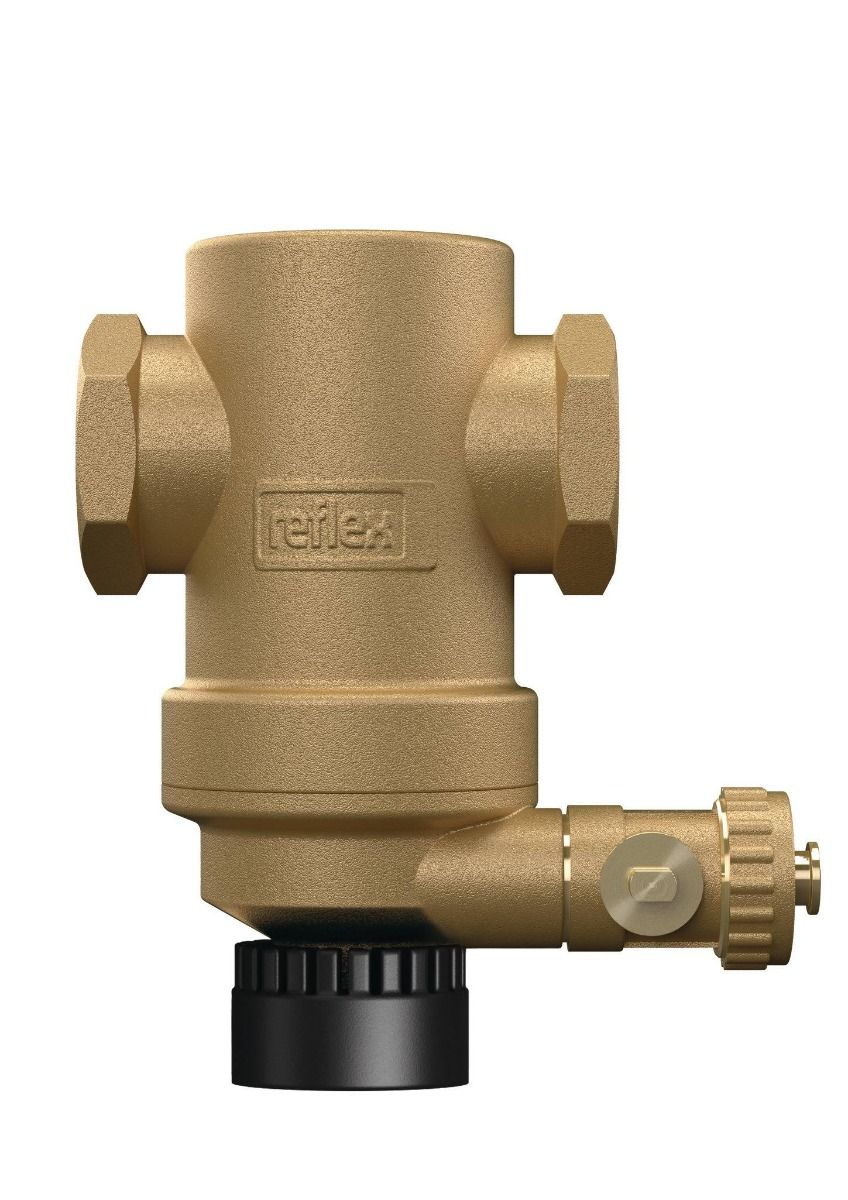

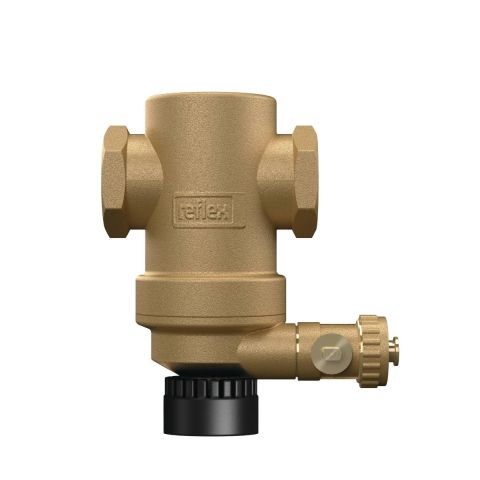

Filtru anti-magnetita si anti-namol Reflex Exdirt D 1 1/2

Filtru anti-magnetita si anti-namol, Reflex Exdirt D 1 1/2" M pentru protectie centrale termice cu magnet neodymium detasabil cu montaj orizontal.

Reflex Exdirt Magnet este un filtru anti-magnetita si anti-namol din alamă, cu magnet, pentru conducte orizontale, pt. sistem de încălzire sau apă răcită, în circuit închis, umplut cu lichid (agent termic).

Indicat pentru apă sau amestec apă / glicol, cu o concentrație de glicol de max. 50%.

Caracteristici generale filtru anti-magnetita si anti-namol, Reflex Exdirt D 1 1/2" M:

Exferro Easy Clip - Echipat cu magnet neodymium presat izostatic, ce ajuta la separarea particulelor feroase din apa.

Exferro Easy Clip este un sistem ce permite detasarea si realipirea unei capsule magnetice, pe carcasa exterioara a separatorului, printr-o procedura simpla si sigura. Capsula, cu magnet permanent de inalta performanta neodymium presat izostatic, este montata intr-un manson de plastic, care se ataseaza prin clipsare, pe o nervura circulara exterioara de pe partea inferioara a separatorului. Particulele feromagnetice sunt retinute, pe interior, de campul magnetic al capsulei magnetice, in aceeasi zona in care se depun gravitational si impuritatile mecanice.

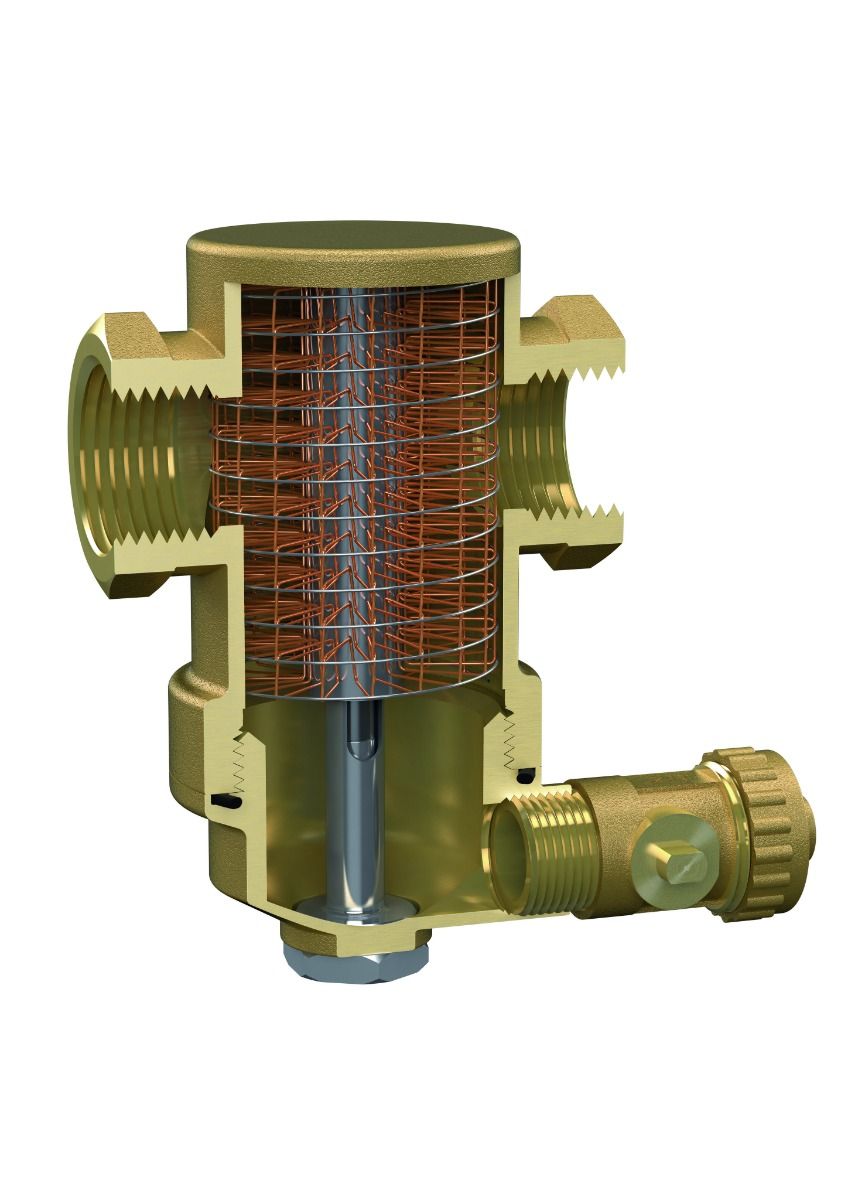

Exdirt alama – functionare

Exdirt alama – separator de murdarie si namol asigură retinerea particulelor de impuritati mecanice de minim 5,0 µm, din fluxul de agent termic, folosind separarea gravitationala.  Camera de destindere are aria transversala mult mai mare fata de aria transversala de conectare, producand o scadere proportionala a vitezei fluidului (cf. ecuatiei de continuitate: A x v = ct.). Pentru multiplicarea efectului, in corpul separatorului se foloseste o insertie tubulara din sarma, care prin impulsurile aplicate impuritatilor mecanice contribuie, in plus, la scaderea vitezei acestora, sustinand miscare naturala de depunere gravitationala in camera inferioara a separatorului. Aceasta insertie tubulara din sarma are si rol de a reduce turbulentele de curgere a lichidului din corpul separatorului. Depozitele colectate (impuritati mecanice si particule feromagnetice) sunt eliminate, periodic, din camera inferioara a separatorului, prin purjare, fara intreruperi operationale ale sistemului.

Date tehnice filtru anti-magnetita si anti-namol, Reflex Exdirt D 1 1/2" M:

• Tip: D 1½" M
• Material carcasă: alamă
• Poziție de instalare: orizontal
• Variantă de conectare: Filet
• Conexiune sistem: IG 1½"
• Conexiune de golire: IG ¾"
• Presiune max. operațională: 10 bar
• Temperatură max. operațională: 110°C
• Debit volumic max. admisibil: 5 m³/h
• Kvs: 40 m³/h
• Lungime: 88 mm
• Înălțime (inclusiv Easy Clip): 174 mm
• Diametru: 63 mm
• Masă: 1,5 kg
